Обзор продукта

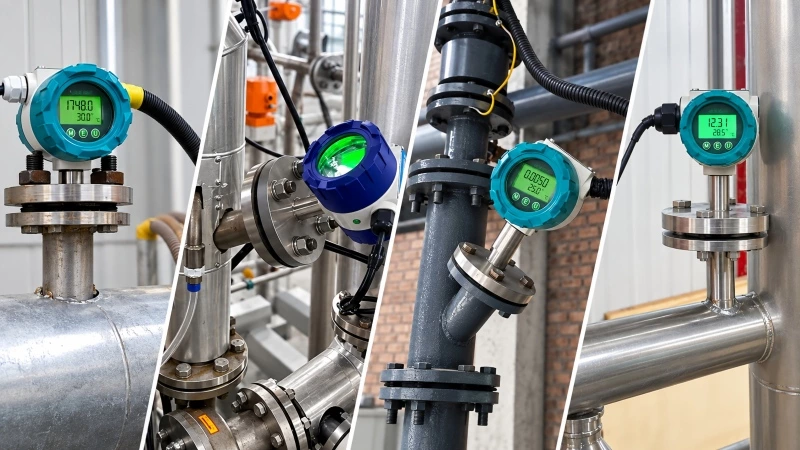

Денситометр XY-886 с камертоном предназначен для непрерывного измерения плотности жидкостей в режиме реального времени в технологических трубопроводах и емкостях для хранения. Его вставная конструкция датчика позволяет устанавливать виброщуп непосредственно в технологическую среду для оперативного мониторинга плотности.
Чувствительный элемент состоит из двух пьезоэлектрических кристаллов. Один кристалл приводит в движение вилку, а второй регистрирует вибрационный отклик. Встроенный датчик температуры используется для температурной компенсации чувствительного элемента, что помогает поддерживать стабильное измерение плотности при изменяющихся условиях процесса.
Прибор XY-886 может применяться в трубопроводах, открытых и закрытых резервуарах для хранения и может поддерживать задачи мониторинга технологических процессов, такие как обнаружение границы раздела продукта и продукта, контроль плотности смеси, контроль конечной точки реактора и обнаружение границы раздела сепаратора.
Основные характеристики
Непрерывное онлайн-измерение плотности
Технология измерения с помощью вибрационного вилочного погрузчика
Встроенный датчик температуры
Аналоговая и цифровая интеграция
Гибкие технологические соединения
Принцип измерения
Прибор XY-886 работает по принципу вибрирующего камертона. Пьезоэлектрический кристалл, расположенный у основания камертона, возбуждает чувствительный элемент, приводя его в колебание, а другой пьезоэлектрический кристалл регистрирует частоту колебаний. Вибрационный отклик изменяется в зависимости от плотности обрабатываемой жидкости, что позволяет электронному процессору вычислять соответствующее значение плотности.
В документации к продукту используется следующая взаимосвязь:
ρ = K₀ + K₁T + K₂T²
Где:
ρ = плотность жидкости
K₀, K₁, K₂ = коэффициенты плотномера, определенные экспериментально.
T = период колебаний, мкс
Электронный процессор вычисляет плотность жидкости на основе измеренного периода колебаний и калиброванных коэффициентов.
Технические характеристики
| Параметр | Рекомендуемые технические характеристики веб-сайта |
|---|
| Продукт | Измеритель плотности с помощью камертона |
| Модель | XY-886 |
| Измерительная переменная | Плотность жидкости |
| Диапазон измерения | 0,000-3,000 г/см³ (0-3000 кг/м³) |
| Диапазон калибровки | 0,000-3,000 г/см³ |
| Точность измерения | ±0,001 г/см³ |
| Рабочая температура | от -50 до +150 °C, в зависимости от выбранной температурной версии. |
| Максимальное рабочее давление | 207 бар (3000 фунтов на квадратный дюйм) |
| Вязкость жидкости | 0-2000 сП |
| Эффект давления | Незначительный |
| Датчик температуры | ПТ100 |
| Источник питания | 24 В постоянного тока |
| Выходной сигнал | 4-20 мА / RS485 Modbus RTU |
| Процесс подключения | Резьбовые / фланцевые / санитарные; с возможностью индивидуальной настройки. |
| Жилье | Алюминиевый сплав |
| Степень защиты | IP65 |
| Взрывозащита | Ex d IIC T6* |
| Вилка / Смоченный материал | См. примечание к материалу ниже. |
| Поверхность вилки | Стандартный / ПТФЭ / Электрополированный |
Приложения
Измерение плотности трубопровода
Непрерывное онлайн-измерение плотности жидкости в промышленных технологических трубопроводах.
Мониторинг плотности в резервуарах
Мониторинг плотности в режиме реального времени как в открытых, так и в закрытых резервуарах для хранения.
Пивоварение и пищевая промышленность
Мониторинг плотности жидкости в пивоварении и пищевой промышленности, где требуется непрерывная информация о плотности технологического процесса.
Фармацевтическая обработка
Онлайн-мониторинг плотности совместимых технологических жидкостей в фармацевтическом производстве.
Переработка минералов
Мониторинг плотности в процессах переработки полезных ископаемых, включающих такие материалы, как глина, карбонаты и силикаты.
Обнаружение интерфейса продукта
Обнаружение границ раздела продуктов в трубопроводах и резервуарах, содержащих несколько продуктов, на основе изменений плотности жидкости.
Мониторинг плотности смешивания
Непрерывный мониторинг плотности перемешиваемых или смешанных смесей.
Мониторинг конечной точки реактора
Измерение плотности может использоваться в качестве технологической переменной для мониторинга изменений, приближающихся к конечной точке реактора.
Обнаружение границы раздела сепаратора
Измерение плотности для обнаружения границы раздела фаз в технологических процессах, связанных с сепараторами.
Часто задаваемые вопросы
Что измеряет прибор XY-886?
Прибор XY-886 предназначен для непрерывного онлайн-измерения плотности жидкости в трубопроводах, открытых резервуарах и закрытых емкостях.
Каков диапазон измерения плотности?
Указанный диапазон измерения составляет от 0,000 до 3,000 г/см³, что эквивалентно от 0 до 3000 кг/м³.
Как работает камертонный денсиметр?
Один пьезоэлектрический кристалл возбуждает камертон, а другой регистрирует его колебания. Характеристики колебаний изменяются в зависимости от плотности обрабатываемой жидкости, и электронный блок обработки вычисляет соответствующее значение плотности.
Поддерживает ли XY-886 связь по протоколу RS485?
В технических характеристиках изделия указан протокол RS485 Modbus RTU, а в руководстве по эксплуатации описан протокол связи RS485 с использованием последовательных настроек 9600, N, 8, 1.
Какие технологические соединения доступны?
В технической спецификации указаны варианты резьбовых, фланцевых и санитарных соединений, а также возможность изготовления деталей нестандартных размеров в соответствии с требованиями применения.
Где можно установить XY-886?
Его можно устанавливать для измерения плотности в промышленных трубопроводах, открытых и закрытых резервуарах. Необходимо соблюдать надлежащий зазор между вилкой и направляющую потока в соответствии с инструкцией по установке.
В каких отраслях может использоваться XY-886?
Предоставленная информация о продукте включает в себя сведения о пивоварении, пищевой промышленности, фармацевтическом производстве и переработке минералов, а также об обнаружении границы раздела фаз, мониторинге плотности смесей и мониторинге конечной точки реактора.
