Технические характеристики
| Продукт |

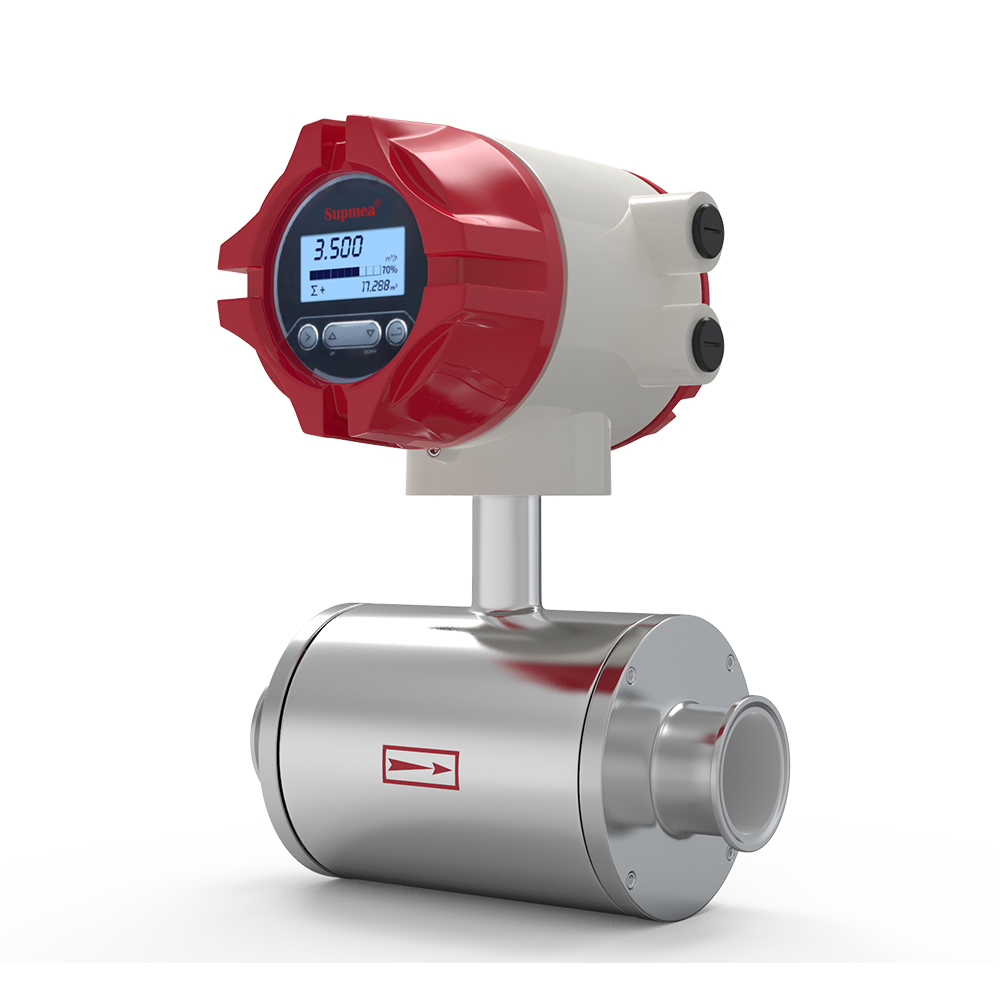

Sanitary type electromagnetic flowmeter |
| Модель |
SUP-LDG |
| Диаметр номинальный |
DN15~DN100 |
| номинальное давление |
0.6~4.0MPa |
| Точность |
±0.5%，±2mm/s(flowrate<1m/s) |
| Повторяемость |
0.2% |
| Материал подкладки |
PFA, F46, Neoprene, PTFE, FEP |
| Материал электрода |
Stainless steel SUS316L, Hastelloy C, Titanium, |
| |
Tantalum, Platinum-iridium |
| Средняя температура |
Интегральный тип: -10℃~80℃ |
| |
Тип разделения: -25℃~180℃ |
| Температура окружающей среды |
-10℃~55℃ |
| Источник питания |
100-240VAC，50/60Hz / 22VDC—26VDC |
| Электрическая проводимость |
Вода 20μS/cm; Другие5μS/cm |
| Защита от проникновения |
IP65, IP68(необязательный) |
| Стандарт продукта |
JB/T 9248-2015 |
Магнитометр работает по закону Фарадея и измеряет проводящие среды с проводимостью более 5 мкс/см и диапазоном скоростей от 0,2 до 15 м/с. Электромагнитный расходомер представляет собой объемный расходомер, который измеряет скорость потока жидкости через трубу.
Принцип измерения магнитных расходомеров можно описать следующим образом: при протекании жидкости по трубе с расходом v диаметром D, внутри которого катушкой возбуждения создается плотность магнитного потока B, возникает следующая электродвижущая сила E генерируется пропорционально скорости потока v:
E=K×B×V×D
|
Где:
E－Индуцированная электродвижущая сила
K－измеритель постоянный
B－Плотность магнитной индукции
V－Средняя скорость потока в поперечном сечении измерительной трубы
D－Внутренний диаметр измерительной трубки
|
 |
SUP-LDG санитарный электромагнитный расходомер применим для измерения всех проводящих жидкостей пищевых продуктов, таких как питьевая вода, пищевая промышленность, фармацевтическая промышленность и многие другие. Типичными приложениями являются контроль точных измерений в жидкости, измерение и коммерческий учет.
Примечание: продукт строго запрещено использовать во взрывозащищенных случаях.
Электромагнитные расходомеры используются во всех отраслях промышленности уже более 60 лет. Эти счетчики применимы для всех проводящих жидкостей, таких как: бытовая вода, техническая вода, сырая вода, грунтовые воды, городские сточные воды, промышленные сточные воды, переработанная нейтральная пульпа, целлюлозная суспензия и т. д.
-
Автоматическая калибровочная линия
