| Продукт | Электромагнитный расходомер |
| Модель | SUP-LDG |
| Номинальный диаметр | Ду3~Ду2100 |
| Точность | 0,5% |
| Температура окружающей среды | -20℃-50℃ |
| Относительная влажность | ≦95% |
| Материал подкладки | PTFE, PFA, F46, неопрен, полиуретановый каучук, высокая температура резина |
| Диапазон расхода | 0-15м/с |
| Проводимость | Чистая вода >20 мкСм/см |
| Коммуникация | RS485 (протокол Modbus), GPRS |
| Материал электрода | SS316, Hastelloy B/C, титан, тантал, сплав платины и иридия, карбид вольфрама |
| Тип электрода | Стандартный, скребковый, сменный |
| Связь | Фланец, вставной, зажимной, защелкивающийся |
| Средняя температура | -20℃～+60℃ |
Номинальное давление | 0,6～4,0 МПа (другие параметры могут быть настроены) |
Параметр измерения | Мгновенный поток, мгновенная скорость потока |
Параметр записи | Накопленный общий поток |
Параметры обнаружения и сигнализации | Сигнализация обнаружения пустого трубопровода жидкости, сигнализация обнаружения тока возбуждения |
Выходной сигнал тестового режима | Единица объемного расхода импульса |

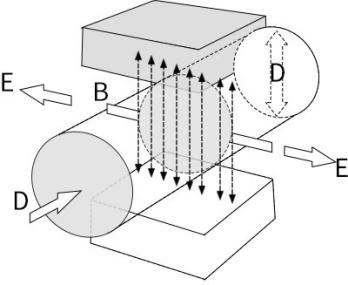

Магнитометр работает на основе закона Фарадея: при течении жидкости по трубе со скоростью v диаметром D, внутри которой возбуждающей катушкой создается магнитная индукция B, пропорционально скорости потока v возникает электродвижущая сила E:
Э=К×Б×В×Д
Где:
E－Индуцированная электродвижущая сила
K－Постоянная счетчика
B－Плотность магнитной индукции
V－Средняя скорость потока в поперечном сечении измерительной трубы
D－Внутренний диаметр измерительной трубки
Датчик использует индуцированный потенциал E в качестве сигнала потока и передает его на преобразователь. После серии цифровой обработки путем усиления, преобразования и фильтрации мгновенный поток и кумулятивный поток отображаются на жидкокристаллическом дисплее с точечной матрицей и подсветкой.
Электромагнитный преобразователь расходомера с питанием от батареи использует внутреннее питание от батареи без внешнего источника питания. Он подходит для рабочих условий, где полевая электросеть не может быть достигнута, а электросеть трудно проложить. Он особенно подходит для мониторинга, измерения и расчета системы водоснабжения водопроводной водой. Электромагнитный преобразователь расходомера с питанием от батареи использует технологию схемы сверхнизкого энергопотребления для проектирования эффективных и надежных схем возбуждения и обработки сигналов для достижения функций измерения, чтобы гарантировать, что преобразователь имеет высокую надежность и стабильность. В то же время он использует высокоэффективную технологию управления системой. Потребление энергии системой снижается, стоимость электропитания экономится, и в то же время реализуется точное измерение.
