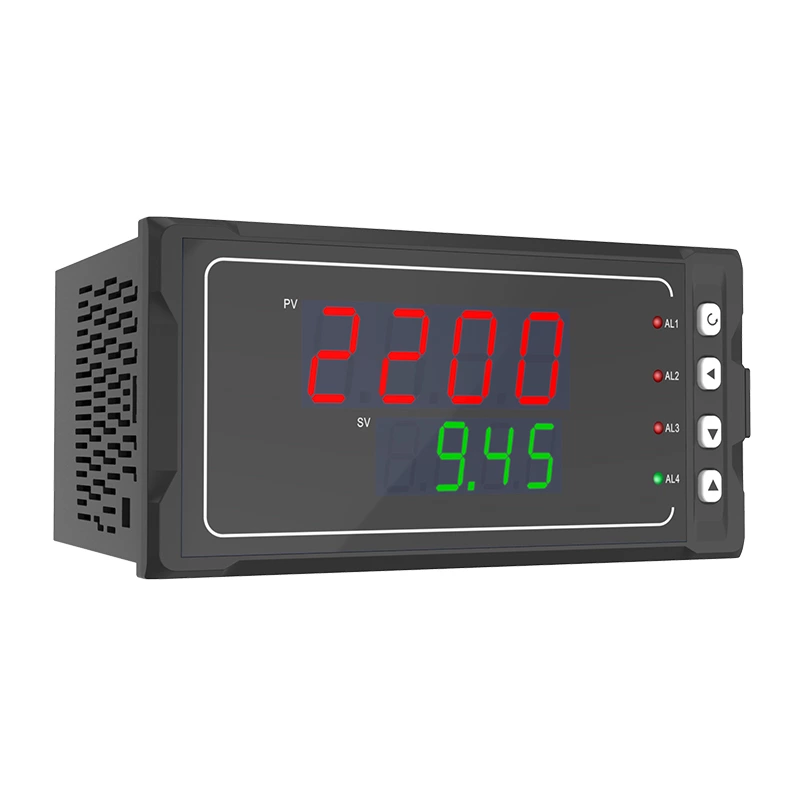

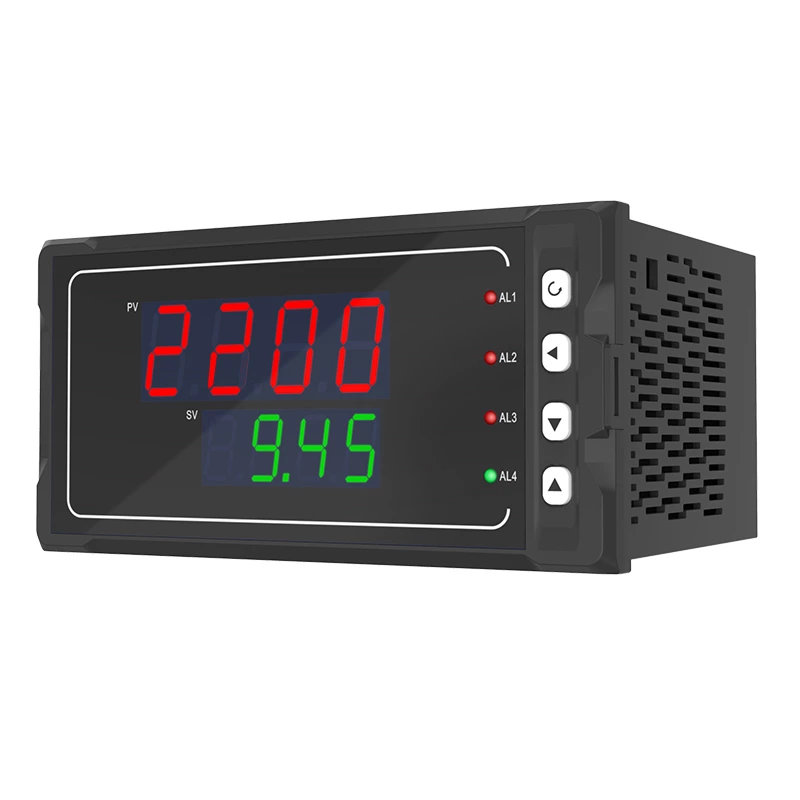

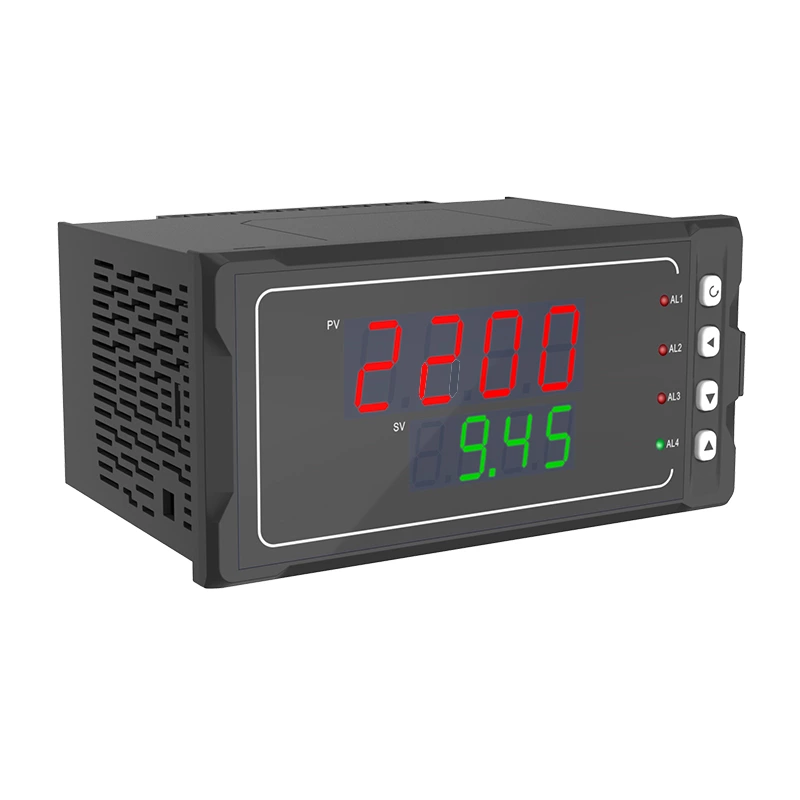

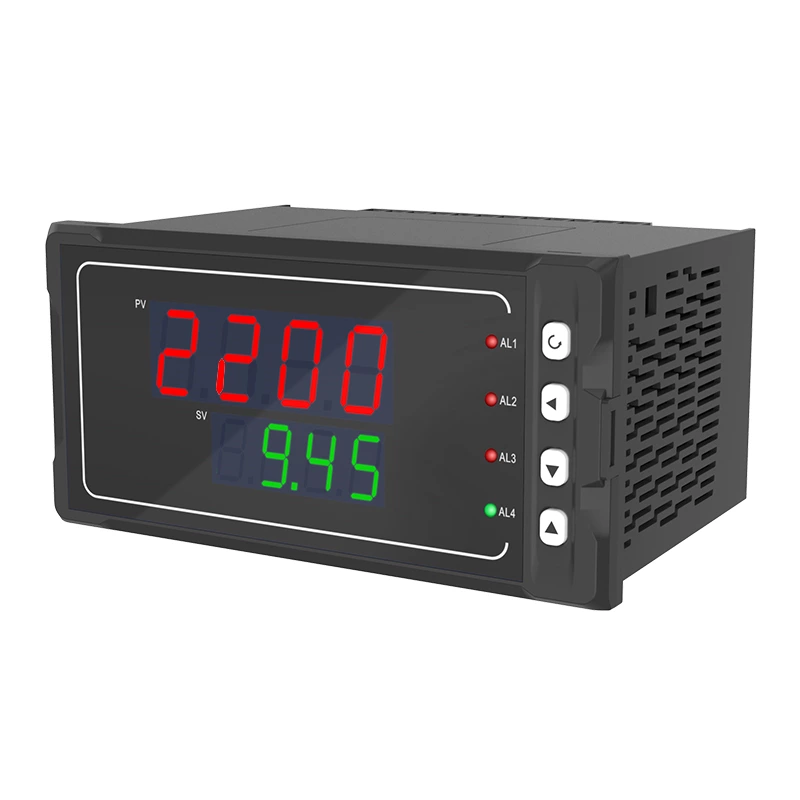

SUP-2200 Двухконтурный контроллер цифрового дисплея

Технические характеристики Продукт Dual-loop digital display controller Модель SUP-2200 Отображать Dual-screen LED display Габаритные размеры A.160*80*110mm B. 80*160*110mm C. 96*9

Функции

Двойной четырехразрядный светодиодный дисплей;

Доступно 10 типов размеров;

Стандартная установка оснастки;

Источник питания: AC/DC 100~240 В (частота 50/60 Гц) Потребляемая мощность≤5 Вт DC 12~36 В Потребляемая мощность≤3 Вт

digital display controller price
digital display controller price SUP-2200 Dual-loop digital display controller digital display controller Dual-loop digital display controller supmea digital display controller
  • Технические характеристики
Продукт Dual-loop digital display controller
Модель SUP-2200
Отображать Dual-screen LED display
Габаритные размеры A.160*80*110mm
B. 80*160*110mm
C. 96*96*110mm
D. 96*48*110mm
E. 48*96*110mm
F. 72*72*110mm
K. 160*80*110mm
L. 80*160*110mm
Точность измерения

±0.2%FS

Выход передачи Аналоговый выход----Analog output----4-20mA、1-5v、
                             0-10mA、0-5V、0-20mA、0-10V
Тревожный выход ALM --- с функцией сигнализации верхнего и нижнего пределов, с настройкой разницы возврата сигнализации; емкость контактов реле:
AC125V/0.5A (маленький) DC24V/0.5A (маленький) (нагрузка сопротивления C)
AC220V/2A (большой) DC24V/2A (большой) (резистивная нагрузка)
Примечание. Когда нагрузка превышает емкость контактов реле, пожалуйста, не переносите нагрузку напрямую.
Источник питания AC/DC100~240В (частота 50/60Гц) Потребляемая мощность≤5Вт
12~36 В пост. тока Потребляемая мощность≤3 Вт
Использовать среду Рабочая температура (-10~50 ℃) Без конденсации, без обледенения
Распечатка Интерфейс печати RS232, микроподходящий принтер может выполнять функции печати вручную, по времени и по тревоге.



  • Введение

2200 Dual-loop digital controller

Dual-loop digital display controller

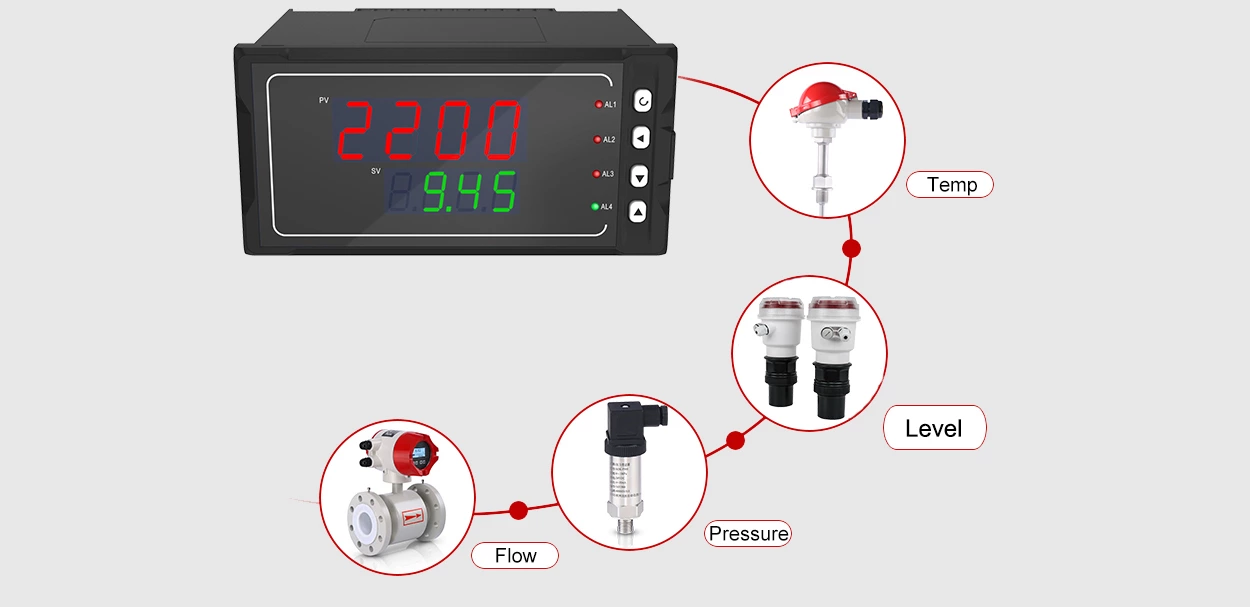

Двухконтурный цифровой дисплейный контроллер с технологией автоматической упаковки SMD имеет мощную защиту от помех. Его можно использовать в сочетании с различными датчиками, передатчиками для отображения температуры, давления, уровня жидкости, скорости, силы и других физических параметров, а также для вывода сигналов тревоги, аналоговой передачи, связи RS-485/232 и т. д. Разработан с двойным экраном. Светодиодный дисплей, вы можете установить отображение содержимого верхнего и нижнего экрана, а с помощью математической функции вы можете выполнять сложение, вычитание, умножение и деление двух входных сигналов входного контура, и он имеет очень хорошую применимость.

Список типов входных сигналов:

Выпускной номер Pn Тип сигнала Диапазон измерения Выпускной номер Pn Тип сигнала Диапазон измерения
0 TC B 400~1800℃ 18 Remote Resistance 0~350Ω -1999~9999
1 TC S 0~1600℃ 19 Remote Resistance 3 0~350Ω -1999~9999
2 TC K 0~1300℃ 20 0~20mV -1999~9999
3 TC E 0~1000℃ 21 0~40mV -1999~9999
4 TC T -200.0~400.0℃ 22 0~100mV -1999~9999
5 TC J 0~1200℃ 23 -20~20mV -1999~9999
6 TC R 0~1600℃ 24 -100~100mV -1999~9999
7 TC N 0~1300℃ 25 0~20mA -1999~9999
8 F2 700~2000℃ 26 0~10mA -1999~9999
9 TC Wre3-25 0~2300℃ 27 4~20mA -1999~9999
10 TC Wre5-26 0~2300℃ 28 0~5V -1999~9999
11 RTD  Cu50 -50.0~150.0℃ 29 1~5V -1999~9999
12 RTD  Cu53 -50.0~150.0℃ 30 -5~5V -1999~9999
13 RTD  Cu100 -50.0~150.0℃ 31 0~10V -1999~9999
14 RTD  Pt100 -200.0~650.0℃ 32 0~10mA square -1999~9999
15 RTD  BA1 -200.0~600.0℃ 33 4~20mA square -1999~9999
16 RTD  BA2 -200.0~600.0℃ 34 0~5V square -1999~9999
17 Линейное сопротивление 0~400Ω -1999~9999 35 1~5V square -1999~9999
