Технические характеристики Продукт Радарный уровнемер Модель SUP-RD909 Диапазон измерений 0-70 m Применение Реки, озера, отмели Технологическое соединение Резьба G1½ A"/рама/флане
Диапазон: 0~70 m
Точность: ±10mm
Применение: Реки, озера, отмели
Диапазон частот: 26GHz
| Продукт | Радарный уровнемер |
| Модель | SUP-RD909 |
| Диапазон измерений | 0-70 m |
| Применение | Реки, озера, отмели |
| Технологическое соединение | Резьба G1½ A"/рама/фланец |
| Температура среды | -20℃~100℃ |
| Давление процесса | Нормальное давление |
| Точность | ±10mm |
| Степень защиты | IP67 / IP65 |
| Диапазон частот | 26GHz |
| Signal Output | 4-20mA (Двухпроводная/Четырехпроводная) |
| RS485/Modbus | |
| Power supply | DC(6~24V)/ Четырехпроводной DC 24V / Двухпроводные |

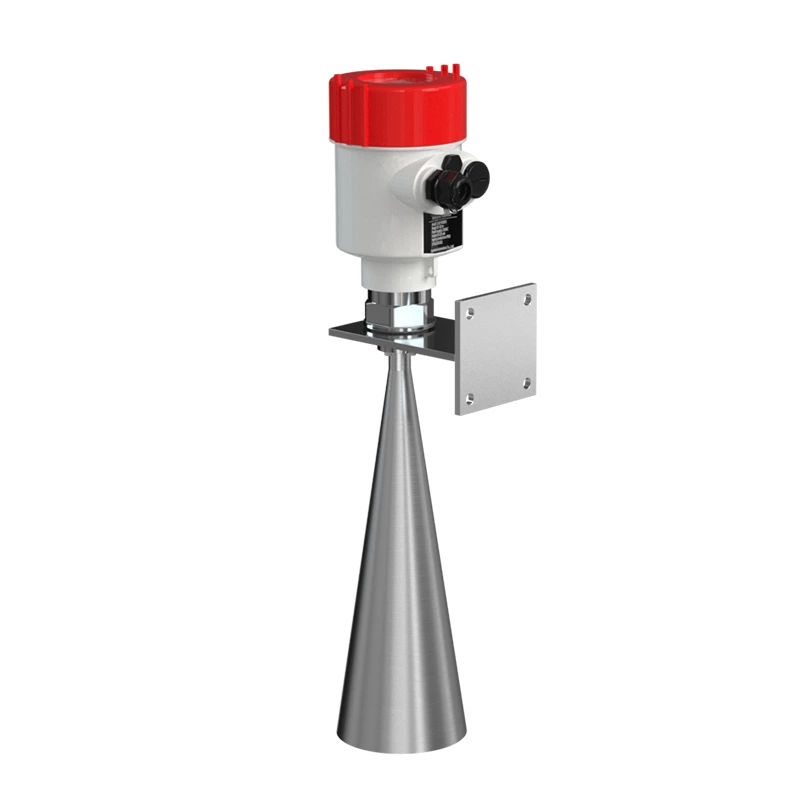

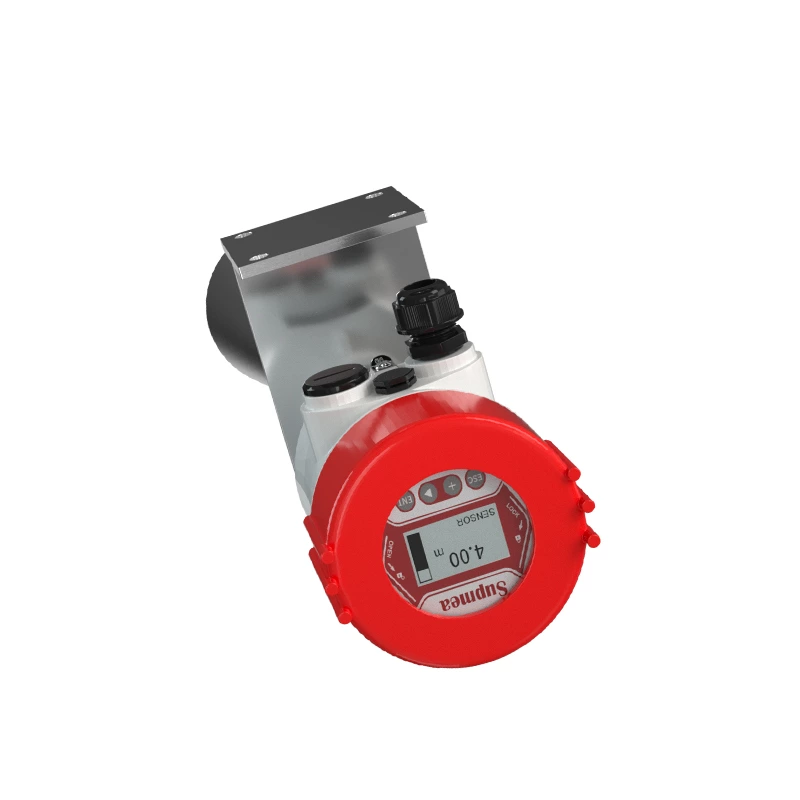

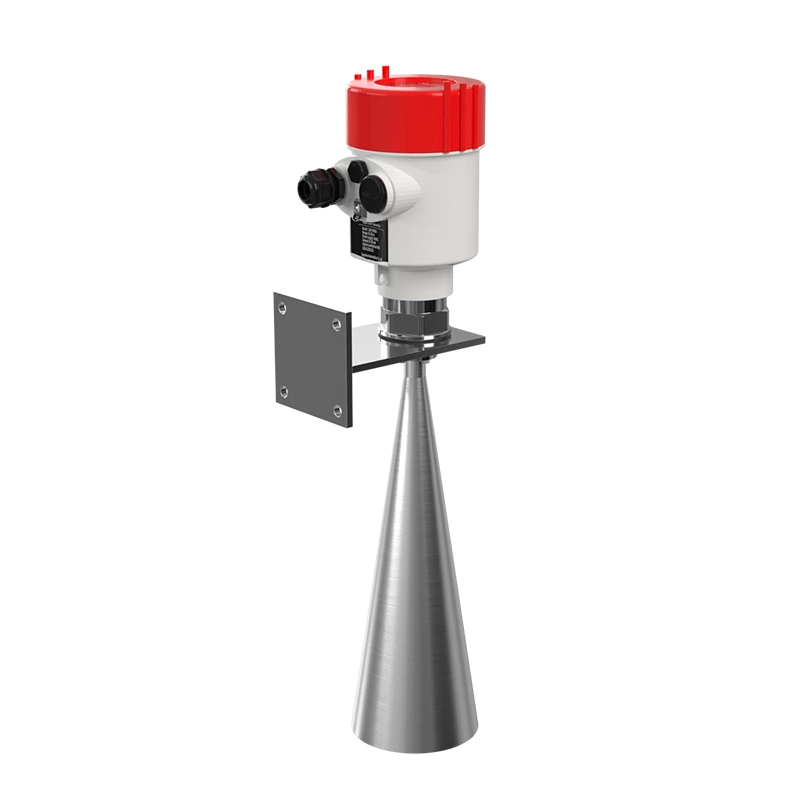

Радарный уровнемер SUP-RD909 использует рекомендуемую промышленностью частоту излучения 26 ГГц. Диапазон измерения до 70 метров, что позволяет измерять уровень воды в больших резервуарах.
 |
 |
 |
|
Устанавливается в диаметре 1/4 или 1/6. Примечание: Минимальное расстояние от должно составлять 200 мм. Примечание: ① точка отсчета ② центр емкости или ось симметрии |
Верхний конический уровень бака, может быть установлен на верхней части резервуара промежуточный, может гарантировать измерение до конического дна |
Фидерная антенна на вертикальную выравнивающую поверхность. Если поверхность шероховатая, необходимо использовать угол стека для регулировки угла наклона карданного фланца антенны к поверхности выравнивания. (Из-за наклона твердой поверхности произойдет затухание эха, даже потеря сигнала). |
