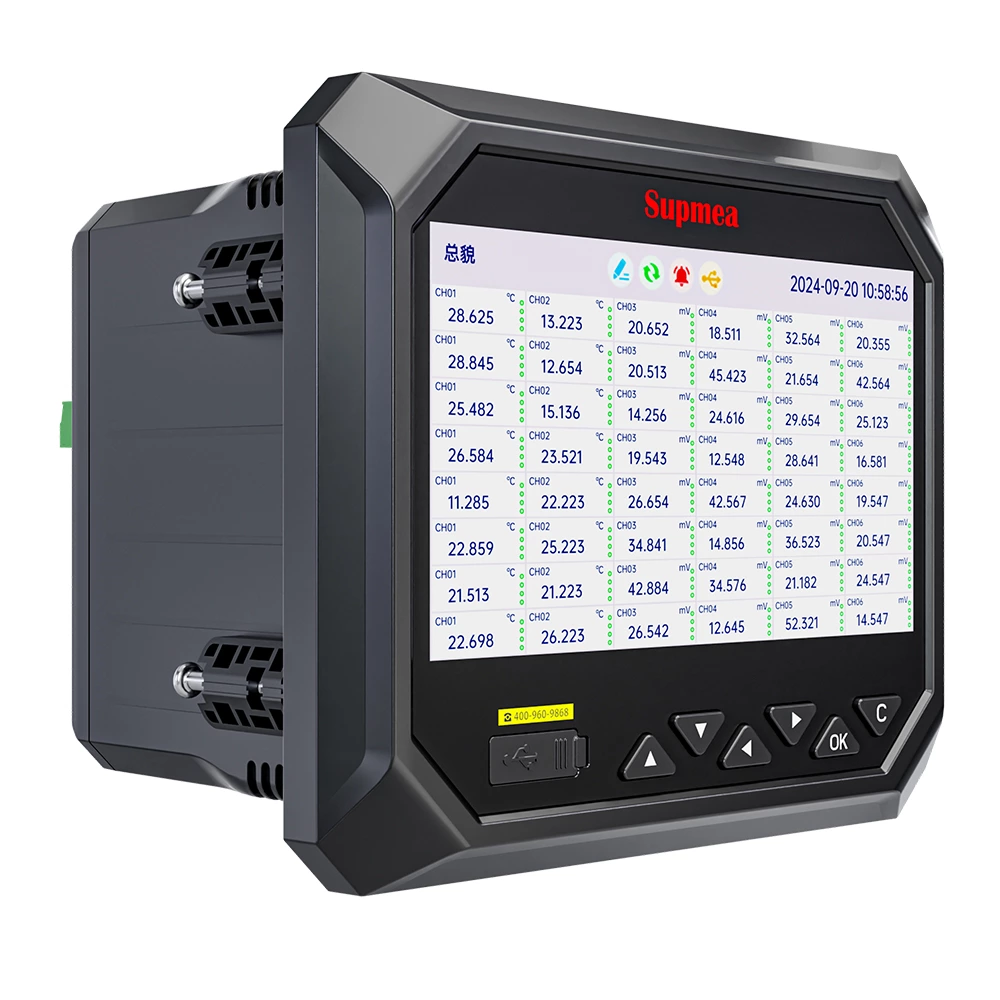

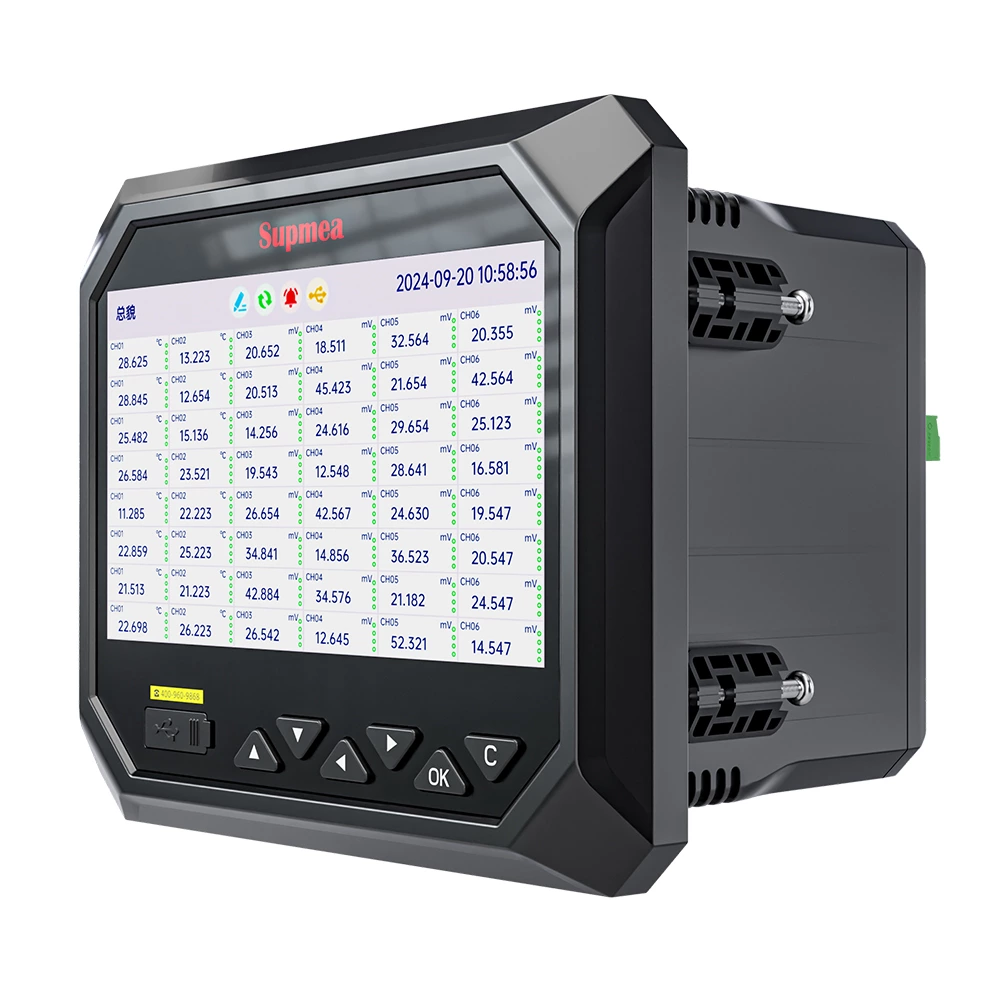

Этот промышленный безбумажный регистратор оснащен 7-дюймовым полноцветным TFT-дисплеем высокой контрастности с разрешением 1024*600. Он легко интегрирует различные промышленные стандартные сигналы, такие как ток, напряжение, сигналы термопар, термисторов, резисторов и частота (с возможностью настройки), что позволяет отображать данные в режиме реального времени, регистрировать данные, контролировать предельные значения, формировать отчеты, обмениваться данными, передавать сигналы и выполнять такие функции, как накопление расхода, а также компенсация температуры и давления потока. Он широко применяется в таких отраслях, как металлургия, нефтехимия, производство строительных материалов, бумажное производство, энергетика, пищевая промышленность, фармацевтика и промышленная водоподготовка. Этот промышленный безбумажный регистратор оснащен 7-дюймовым полноцветным TFT-дисплеем высокой контрастности с разрешением 1024*600. Он легко интегрирует различные промышленные стандартные сигналы, такие как ток, напряжение, сигналы термопар, термисторов, резисторов и частота (с возможностью настройки), обеспечивая отображение данных в режиме реального времени, запись, контроль предельных значений, создание отчетов, передачу данных, передачу сигналов и такие функции, как накопление расхода, а также компенсация температуры и давления потока. Он широко применяется в таких отраслях, как металлургия, нефтехимия, производство строительных материалов, бумажная промышленность, энергетика, пищевая промышленность, фармацевтика и промышленная водоподготовка.
| Функция/Модель | РН5000 | РН6000 | РН6500 |
| Аналоговый вход | 1-12 каналов | 1-48 каналов
(Каналы не изолированы) | 1-48 каналов
(Каналы изолированы) |
| Аналоговый выход | 6 каналов | 6 каналов | 6 каналов |
| Релейный выход | 22 канала | 22 канала | 22 канала |
| выход RS485 | Да | Да | Да |
| вход RS485 | Нет | Индивидуальный | Индивидуальный |
| Частотный вход | Нет | Индивидуальный | Индивидуальный |
| Ethernet | Индивидуальный | Да | Да |
| Выход корма | Да | Да | Да |
| Расход (компенсация температуры и давления) | Нет | Да | Да |
| Накопление и отчет | Индивидуальный | Да | Да |
| Внутреннее хранилище | 128М | 128М | 128М |
| Настраиваемый дисплей | Да | Да | Да |
Принцип работы безбумажного регистратора заключается в сборе и регистрации данных или вычисленных данных, используя время в качестве основной оси во внутренней системе хранения прибора. Этот метод исключает использование традиционных средств записи, таких как бумага и чернила . Собранная информация хранится во внутренней памяти прибора, обрабатывается посредством вычислений и моделирования, а затем отображается на жидкокристаллическом экране. Экран предлагает широкий набор вариантов отображения, включая значения, кривые, столбчатые диаграммы и состояния тревог .
| Тип подачи | 250 мА, 24 В постоянного тока |
| Интерфейс связи и протокол связи | 1-канальный интерфейс вывода связи RS485, протокол связи Modbus_RTU |
| 1-канальный интерфейс вывода связи Ethernet, протокол связи Modbus_TCP |
| Примечание: 1-канальный вход связи RS485 может быть настроен. |
| Источник питания | Переменный ток: (85~264) В переменного тока, 50/60 Гц
Постоянный ток: 24 В постоянного тока ±10% |
| Потребляемая мощность | ≤20 Вт |
| Рабочая среда | Температура: 0℃-50℃
Относительная влажность: 10%-85% (без конденсации);
Избегайте едких газов.
Примечание: В случае неблагоприятных условий эксплуатации необходимо указать это при заказе. |
| Среда хранения | Температура: -20℃-60℃;
Относительная влажность: 5–95 % (без конденсации) |
| Внутреннее хранилище | 128 Мбайт |
| Внешнее хранилище | Поддерживает USB-флеш-накопители (стандартный интерфейс связи USB 2.0). |
| Период выборки | 1с |
| Интервал записи | Возможность настройки на 1 с, 2 с, 5 с, 10 с, 15 с, 30 с, 1 мин, 2 мин, 5 мин, 10 мин, 15 мин, 30 мин и 1 ч. |
