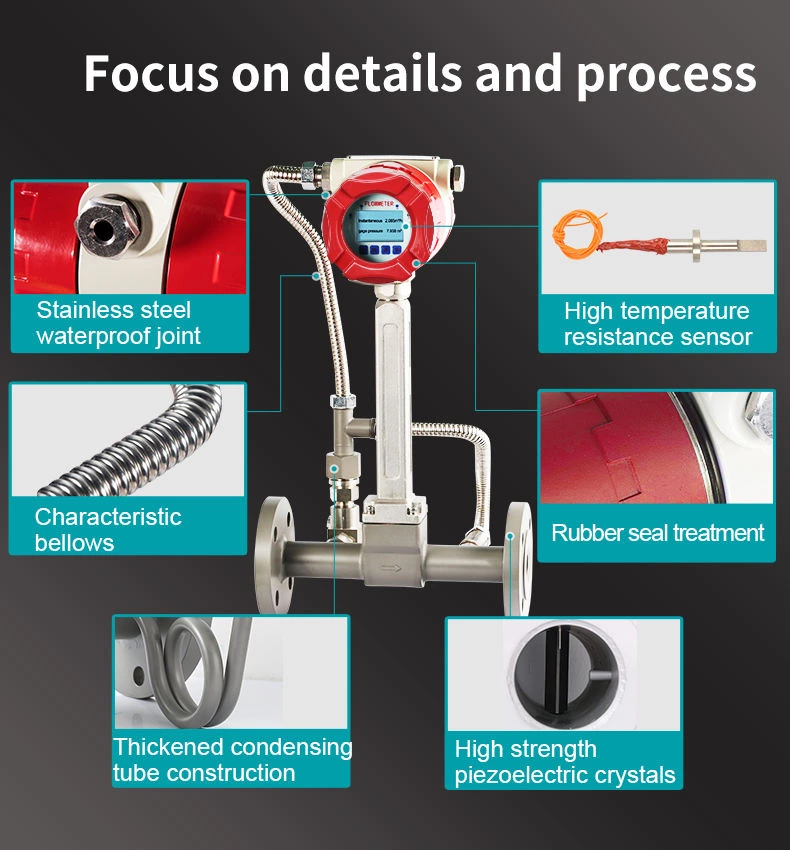

SUP-LUGB Вихревой расходомер без компенсации температуры и давления

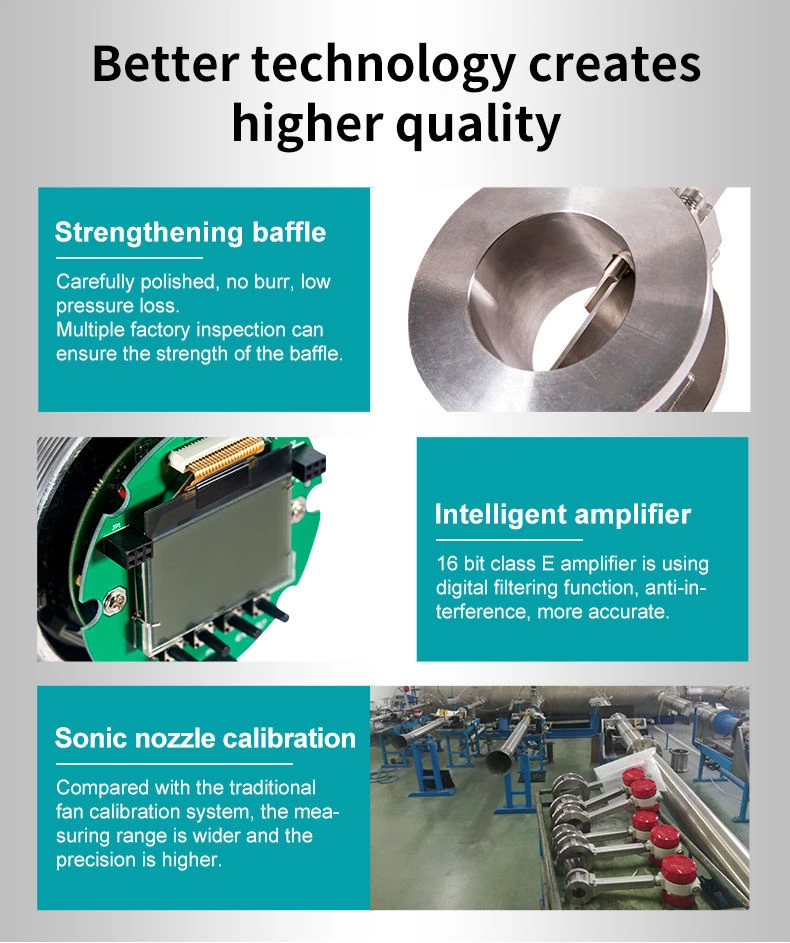

• Принцип измерения

  Жидкость, текущая с определенной скоростью и пересекающая неподвижное препятствие, создает вихри. Генерация вихрей известна как вихри Кармана. Частота образования вихрей является прямой линейной функцией скорости жидкости, а частота зависит от формы и ширины поверхности обтекаемого тела.

Поскольку ширина препятствия и внутренний диаметр трубы будут более или менее постоянными, частота определяется выражением:

f=StV/d

В формуле:
f – частота вихря Кармана, генерируемого на одной стороне тела обтекания (Гц)
St – число Струхаля (безразмерное число)
V – средняя скорость жидкости (м/с)
d – ширина тела обрыва (м)

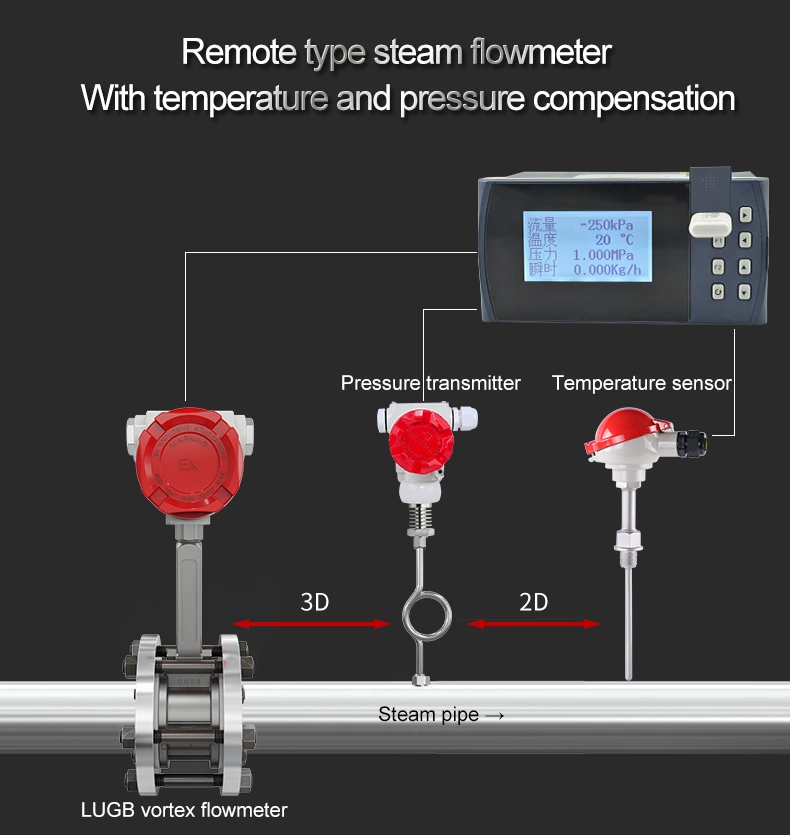

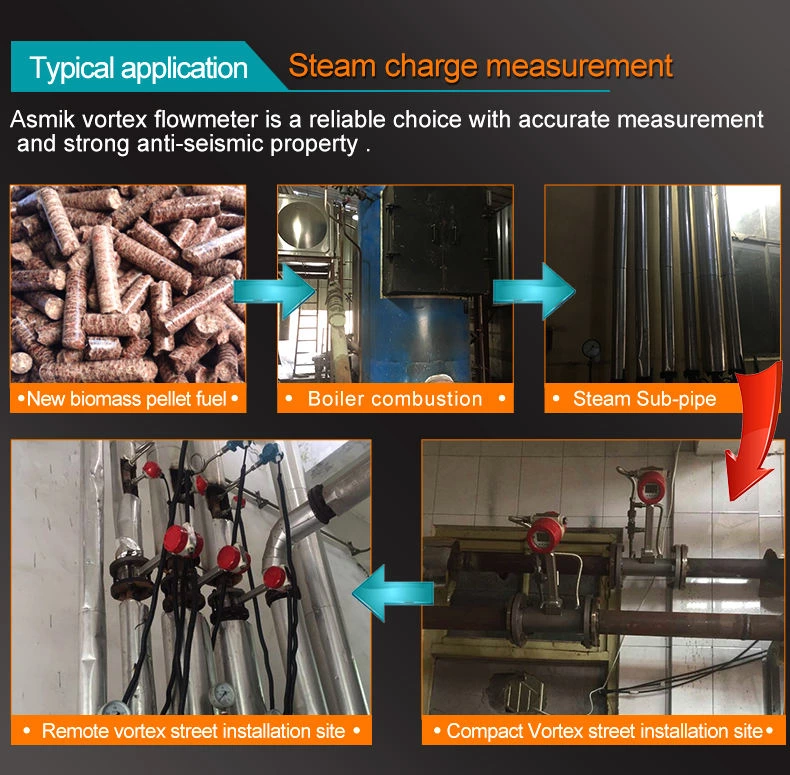

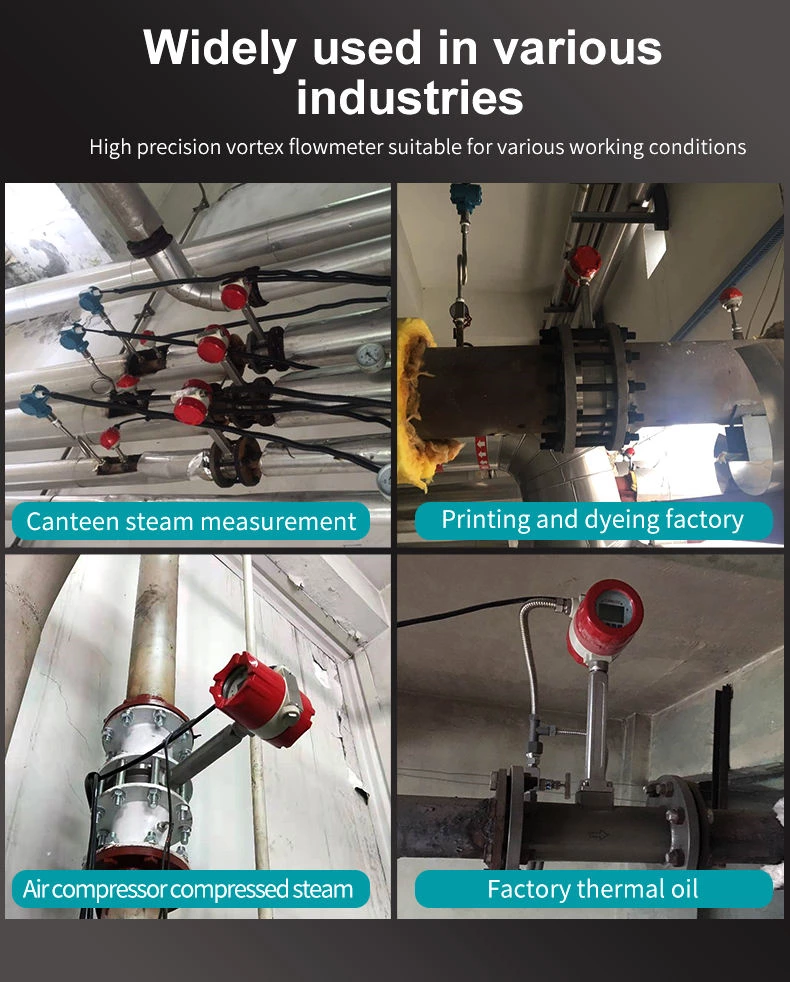

• Установка

  Бесфланцевое соединение: DN15-DN300(приоритет PN2.5 МПа)

  Фланцевое соединение: DN15-DN50(приоритет PN2.5 МПа）

DN65-DN200(приоритет PN2.5 МПа）

DN250-DN300(приоритет PN1.0 МПа）

• Точность

Газ без компенсации: DN15-DN25--1.5%, DN32-DN200--1.0%, DN250-DN300--1.5%

• Соотношение диапазонов

Плотность газа: 1.2 кг/м3, соотношение диапазонов: 8:1

• Температура среды

-20°C ~ +150°C、-20°C ~ +260°C、-20°C ~ +300°C

• Электропитание

24VDC±5%

литиевая батарея(3.6VDC)

• Выходной сигнал

4-20mA

Частота

RS485 коммуникация (Modbus RTU)

• Защита от проникновения

IP65

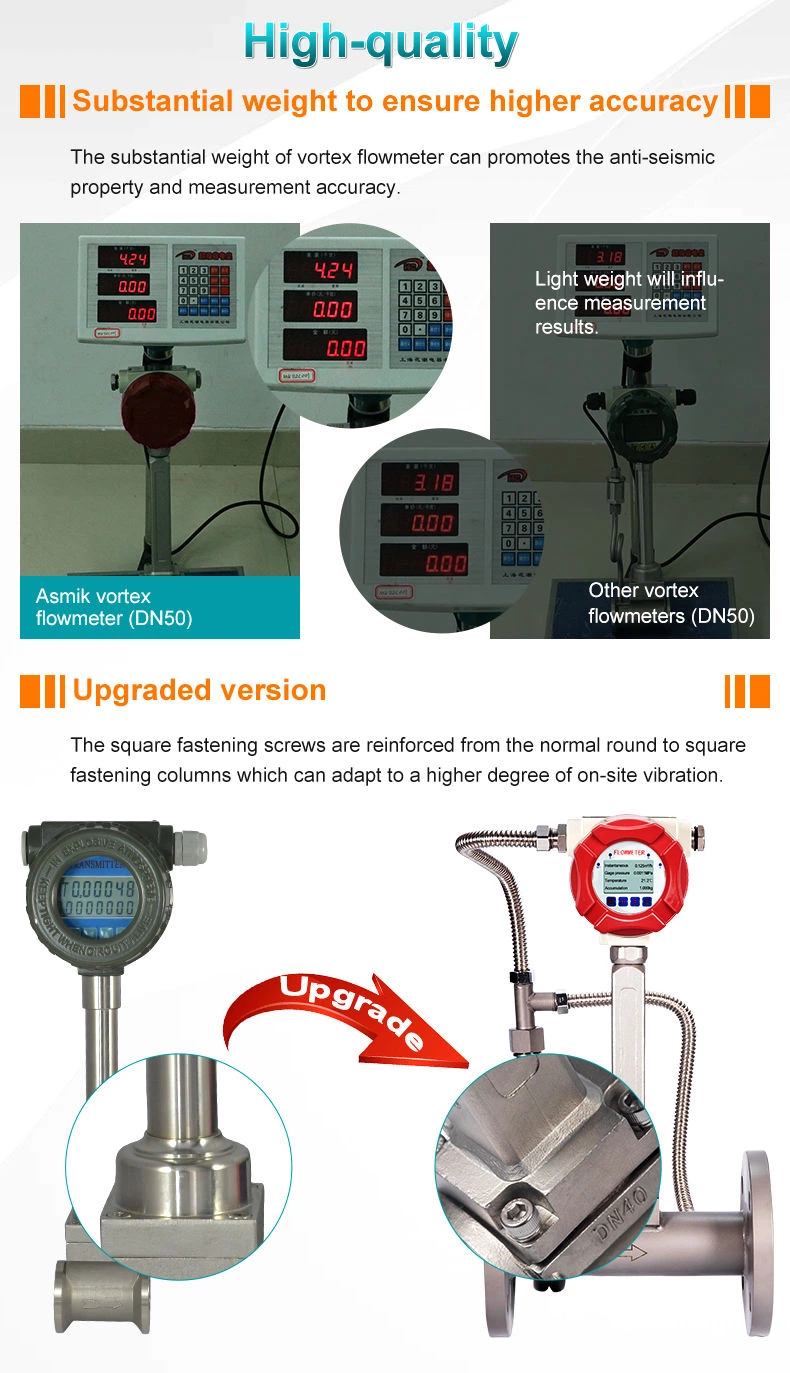

• Материалы тела

  Нержавеющая сталь

• Отображать

  ЖК-матрица 128*64 точек
